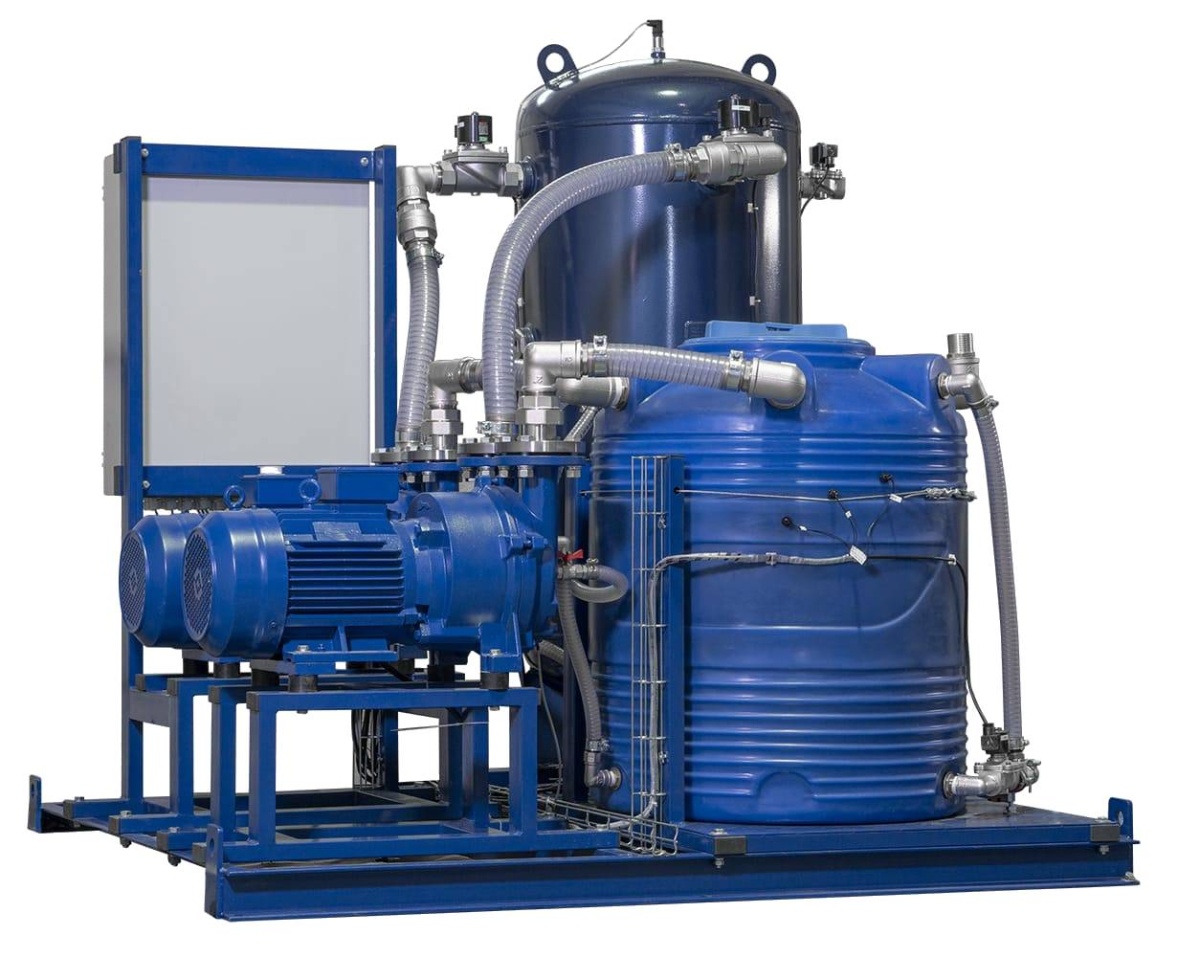

Система включает в себя:
- Водокольцевой вакуумный насос ELRPX 230 - 2 шт
- Клапан электромагнитный G2'' SM55638 - 3 шт.
- Клапан электромагнитный G1'' SM55635 - 4 шт.
- Датчик вакуума БД-ПД-Р - 1 шт.
- Термопреобразователь сопротивления ДТС054 - 1 шт.
- Поплавковый датчик уровня KLS26 - 5 шт.
- Реле потока ДР-ПП-09-20 - 2 шт.
- Технологический резервуар;
- Вакуум-котел;
- Трубопроводы;
- Шкаф управления.
Остальное оборудование предусматривается в соответствии с технологической схемой завода-изготовителя.
Назначение установки - предварительное заполнение водой трубопроводов и группы гидравлических насосов перед их запуском.
Требования:
- поддержание уровня воды в баке;
- защита активного насоса от сухого пуска и от затопления;
- защита активного насоса от сухого хода;
- контроль температуры воды воды в технологическом баке-сепараторе;
- индикация уровня воды в технологическом баке-сепараторе;
- индикация температуры воды;
- индикация давления в вакуумном котле;
- индикация уровня воды в вакуумном котле: "пустой/полный";
- индикация состояния клапанов;
- тепловая защита двигателя;
- возможность получать информацию о состоянии системы по сухим контактам:
. "Заполнение водой окончено. Требуется проверка системы";
. "Проверка системы";
. "Готовность к работе";
. "Процесс заполнения системы водой (Работа)";
. "Авария".
Характеристики вакуумного насоса:
- материал корпуса: углеродистая сталь Q235;
- материал импеллера: нержавеющая сталь SS304;
- производительность, м3/ч: 230;
- предельное остаточное давление, мбар: 33;
- мощность электродвигателя, кВт: 5,5;
- частота вращения ротора, об/мин: 1440;
- расход воды, л/мин: 8,3;
- уровень шума, Дб: 68;
- вес, кг: 117.
